來源：嘉東機械

一、綜述：

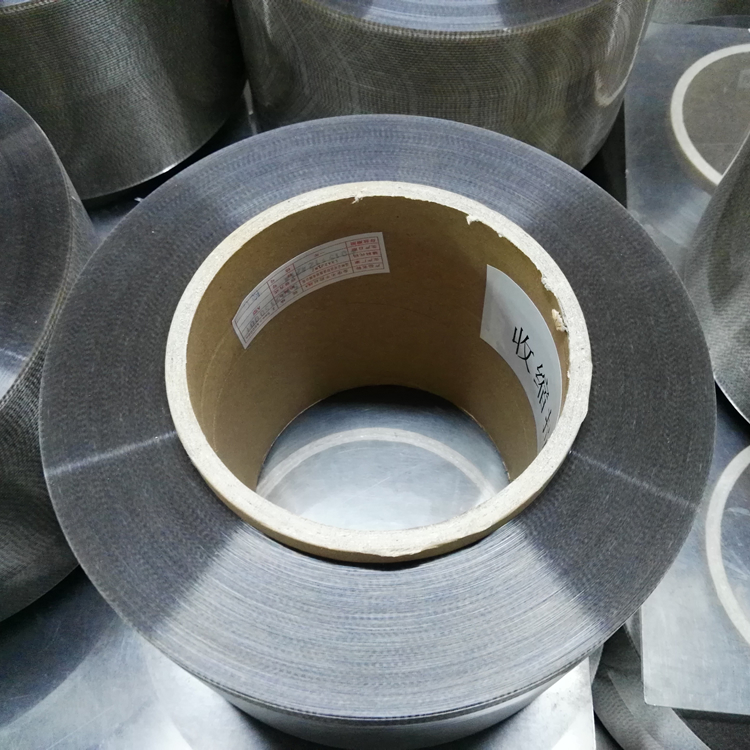

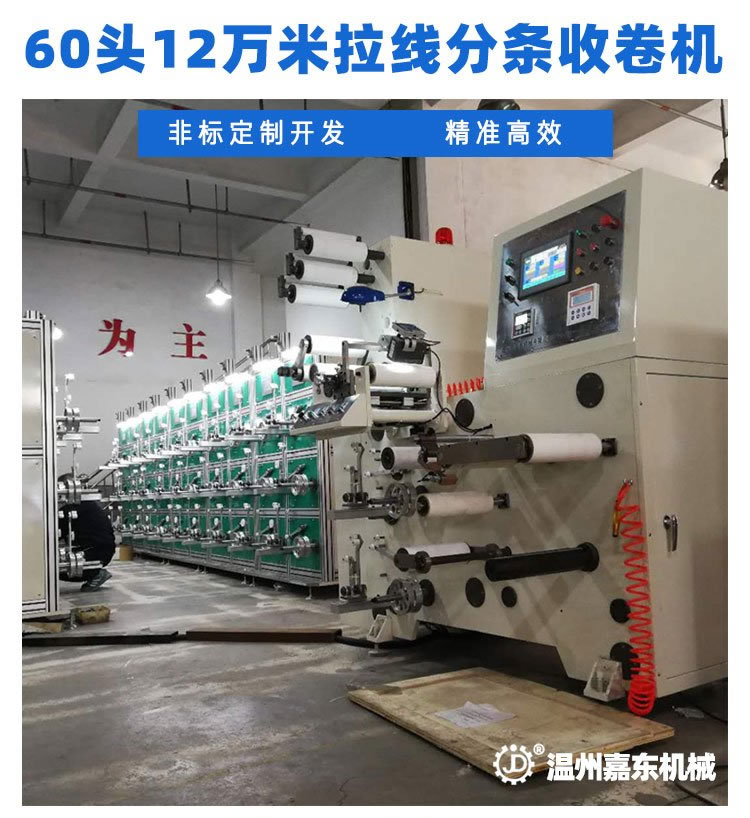

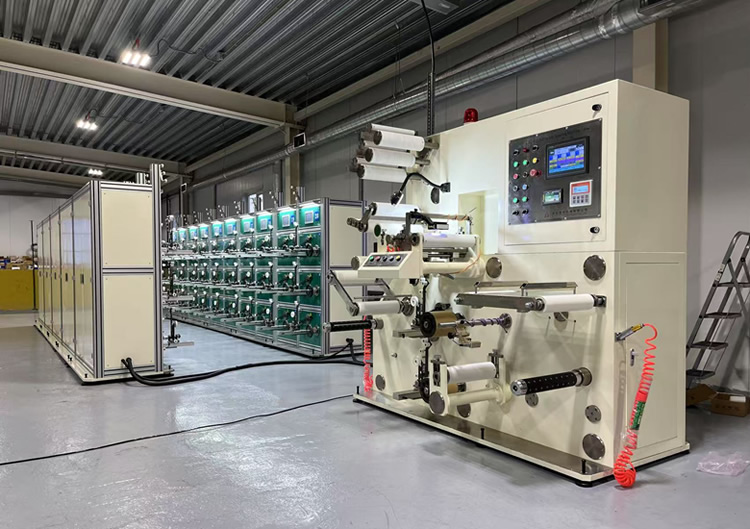

LSJ60頭12萬米拉線分條收卷機，主要用來收卷12萬米的煙包拆封拉線，具有自動化程度高，生產效率高，產品精度高等優點。參照國內外優先技術研制，屬于國內領先拆封拉線產品的專用設備。

二、技術參數：

1. 拉線規格：分切寬度1.6mm、 2.0mm、2.5mm（配刀墊和刀軸各1套）。

2. 材料：BOPP、PET、OPE、PVC不干膠簿膜卷筒材料，基材厚度0.025mm-0.050mm。

3. 放卷：直徑（放卷）φ600mm

4. 糾偏：

采用自動對邊，高靈敏度的光電跟蹤糾偏系統，精度≤±0.10mm

5. 張力控制：放卷采用1.8KW伺服電機1臺和驅動控制1臺,張力錐度系統，在人機界面上控制。

6. 邊料收集：排線卷繞。

7. 分切：高精度直刀分切，刀片的緊固方式頂絲結構，操作方便。

8. 生產速度：生產速度150m/min-300m/min，速度通過人機界面設定；機械最高320m/min。

9. 張力控制：采用伺服電機和驅動控制器及鋁合金材質浮動桿控制張力系統。

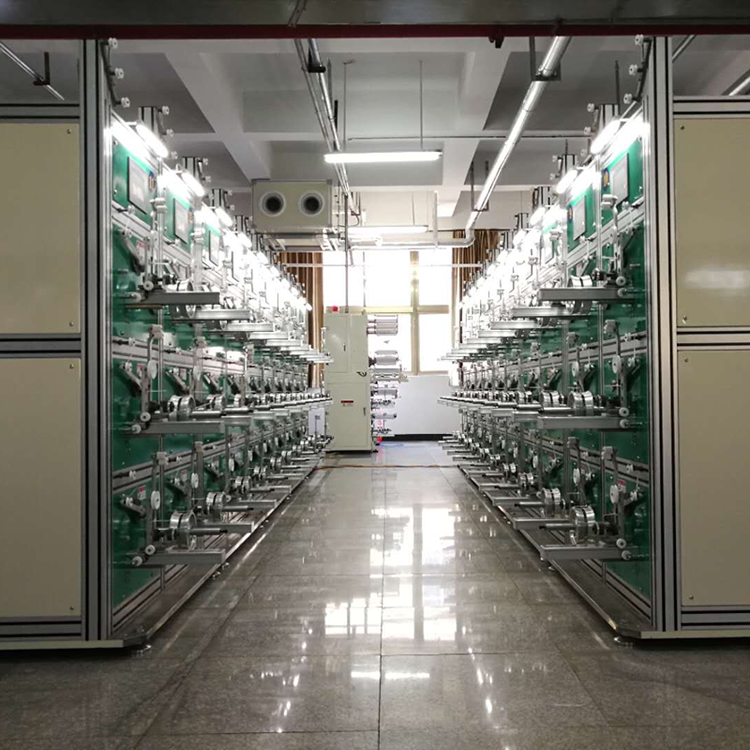

10. 收卷：60頭收卷機，12萬米的拉線。參數通過觸摸屏設置，PLC集中控制，自動排線，外觀平整；

11. 機體：整機分三部份，1臺放卷機，2組收卷頭機組，對稱排列。

12.電源：三相、380V、50HZ

13. 裝機總功率約61KW：

14 . 墻板厚度：收卷墻板采用10mm鋼板時效處理，不變形，選用數控加工中心加工，保證尺寸的精密。
